WG 78 EI

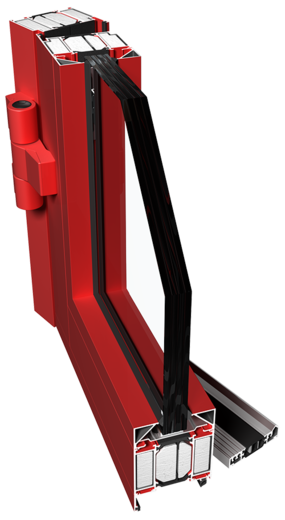

Systém s tříkomorovou konstrukcí určený k provádění vnitřních nebo vnějších protipožárních stěn a předělů. Profily vyplněné speciálními ohnivzdornými vložkami zaručují požární odolnosti : EI 15, EI 30, EI 45, EI 60, EI 90, EI 120. PE78EI umožňuje provádět jednokřídlové i dvoukřídlé dveře otevíravé ven i dovnitř s různým řešením prahu. V systému jsou použity tepelně-izolační vložky šířky 35 mm, díky kterým dosahuje velmi dobrých tepelně technických vlastností. Konstrukční hloubka profilu rámu i křídla je 78 mm (pro rám EI 120 - 89 mm). Systém také nabízí jednoduchou montáž příslušenství, což značně zrychluje zhotovení konstrukce. Díky tříkomorové konstrukci a dalším výztužným prvkům je možné konstruovat velkorozměrové prvky.

Charakteristika
- značné propojení s jinými systémy rodiny Ponzio,
- slícovaná křídla dveří v jedné rovině,
- mnoho způsobů provedení dveřních křídel,
- možnost vyrobit kouřotěsné protipožární konstrukce,
- možnost vyrobit obloukové konstrukce,
- dva typy protipožárních vložek: vložky sádrové a hlinitokřemičité,
- osazení výplní o tloušťce: 8 - 54 mm (58 - 65 mm u EI 120).

Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T66 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615 T1.
Výplně
Jednoduché zasklení splňující požární ochranu nebo vícenásobné zasklení splňující požadavky PN-EN 1279-1, PN-EN 1279-5. Pro neprůhlednou výplň by měly být použity vrstvené prvky uvedené v technickém osvědčení.
Povrchová úprava
Práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, bronzově hnědá - splňující požadavky Qualanod ; lakování v barvě dřeva.
Těsnění
Ze syntetické pryže EPDM dle normy PN-EN 12365-1:2006 a prováděcí normy dle ISO 3302-01, E2-01, E2.
Kování
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka.
Kouřotěsnost
Třída Sa i Sm dle PN-EN 13501-2.
Akustika
Jednoduché zasklení Swissflam tl. 17mm s ohnivzdornými vlastnostmi: dle indexu R_A1- 35 dB, R_A2- 30 dB, R_W- 37 dB.
Osvědčení a certifikáty kvality
TECHNICKÉ OSVĚDČENÍ ITB AT-15-7540/2013
PROTIPOŽÁRNÍ DVEŘE A SESTAVA VÝROBKŮ PRO VÝROBU PROTIPOŽÁRNÍCH STĚN VNITŘNÍCH I VENKOVNÍCH SYSTÉMŮ PONZIO NT78EI Z HLINÍKOVÝCH PROFILŮ S PŘERUŠENÝM TEPELNÝM MOSTEM.
Požární klasifikace: EI 15, EW 30, EI 30, EI 45, EI 60, EI 90, EI 120.
